前言
我承认我稍有些标题党……因为我主要的目的是绕过所有的分区校验，而不是去解锁，但是这么写小白大概率是看不懂的，也引不来人，所以说不要怪我喽。
上一个解锁方案 AVB 关闭的不彻底，今天给平板焊了个 TTL，但是日志等级太低，改 dtb 日志详细度是上去了，但是 AVB 和我杠上了，突然就想到了这个事，于是就和 AVB 激情奋战了一下午（？），产出了这篇文章。
为什么要解锁 BootLoader
这个是写给小白的。
当你厌倦了讯飞像史一样的 iStudyUI（没错，这个神似山寨机系统的 UI 并不是半成品，而是拿正式启用过的 C 端 UI 改的，人家有名字，哈？你不知道啊，可以去看看市场版的 X1Pro 和 Z1 早期版本呢）的时候，你就会开始寻找美味的 GSI。但是不好意思，我们有严格的安卓分区校验，也就是 AVB（Android Verified Boot），付费内容需要解锁哦~（bushi）
解锁BootLoader VS 绕过分区校验
这个是写给有经验的人的。
解锁 BootLoader 后，设备状态为 UNLOCK，U-Boot 将不再调用 TrustOS 校验 system（这个比较特殊）、vendor 和 product，TrustOS 将不再校验 boot 和 recovery，其它安卓分区继续将会校验。
还有点好玩的，U-Boot 不管你有没有解锁，都会在验证那三个分区前先调用 TrustOS 校验dtb、dtbo 和 vbmeta。而且 U-Boot 其实自己有一套 AVB 实现，随着 BootLoader 解锁而停用。为什么说 system 比较特殊呢？因为 U-Boot 不仅调用了 TrustOS 来校验它，还使用了自己的 AVB 实现去校验它，这个特殊待遇是独一份。
这个 U-Boot 自己的 AVB 实现其实也会被用于校验全部安卓分区，但是貌似和基带安全性有关系。我们学生机没有基带，所以我也就是看了一眼，没有深究。
但是这对于我们这些爱鼓捣的人来说显然是不够的，如果你绕过了分区校验，就能解除掉最后的枷锁，让这个平板所有分区都对你开绿灯。
欸？你也发现上面的文字同时出现安卓分区和所有分区了？因为我们这篇文章要绕过的分区校验可不止 AVB 哦！
准备 IDA Pro
熟悉的人请跳过。
安装 IDA Pro
绕过分区校验当然要逆向啦，本次使用的工具为：IDA Pro！
我提供了 IDA Pro 9.0 的安装包（IDA Professional 9.0 (密码：QQ565887).exe），在末尾的附件下载章节获取。

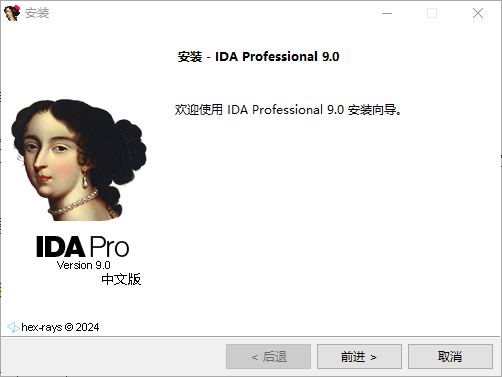

点击前进：

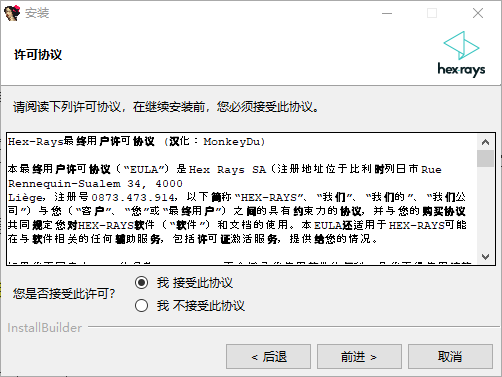

勾选接受然后点击前进：

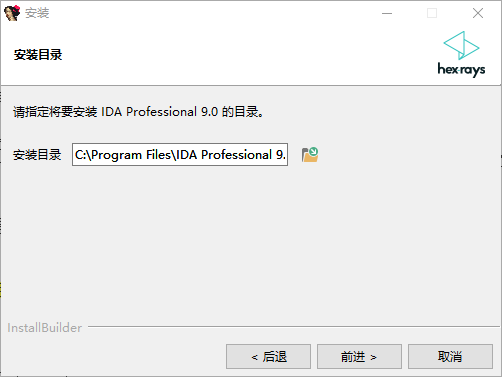

选择一个你喜欢的目录，并且记下来，后面要用，然后点击前进：

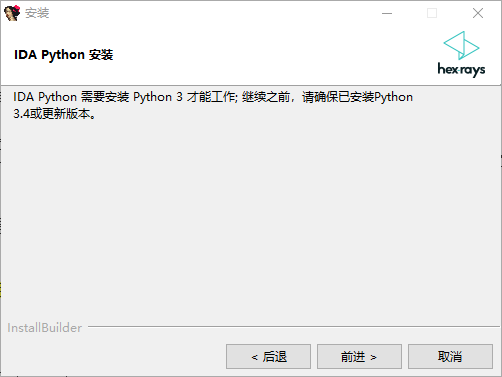

Python 大家应该都会装吧……但愿，确认后点击前进：

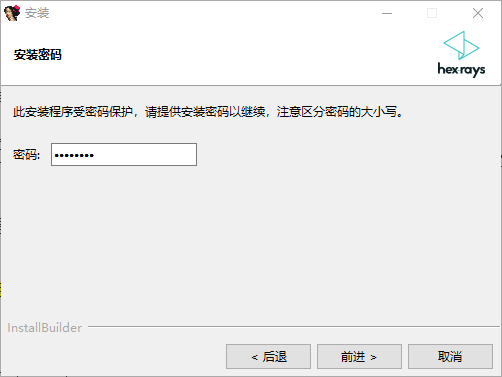

密码在文件名上（密码为QQ565887），在密码框输入完成后点击前进：

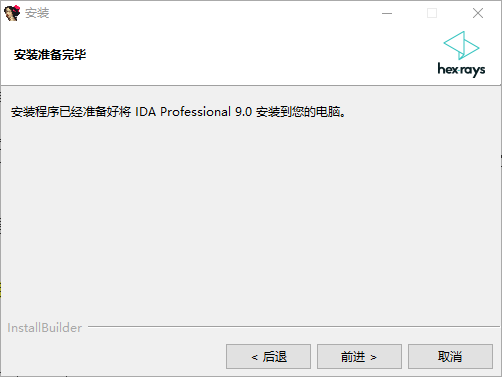

点击前进：
安装完毕即可。
安装 Keypatch 插件
Keypatch 让我们在修补二进制时获得更好的体验。
打开命令行，执行：
pip install keystone-engine six将 keypatch.py（在末尾的附件下载章节获取）复制到你安装目录的 plugins 文件夹，例如：C:\Program Files\IDA Professional 9.1\plugins
有条件就重启一下电脑，没条件的话我就认为你安装好了。
安装展讯驱动
熟悉的人请跳过。

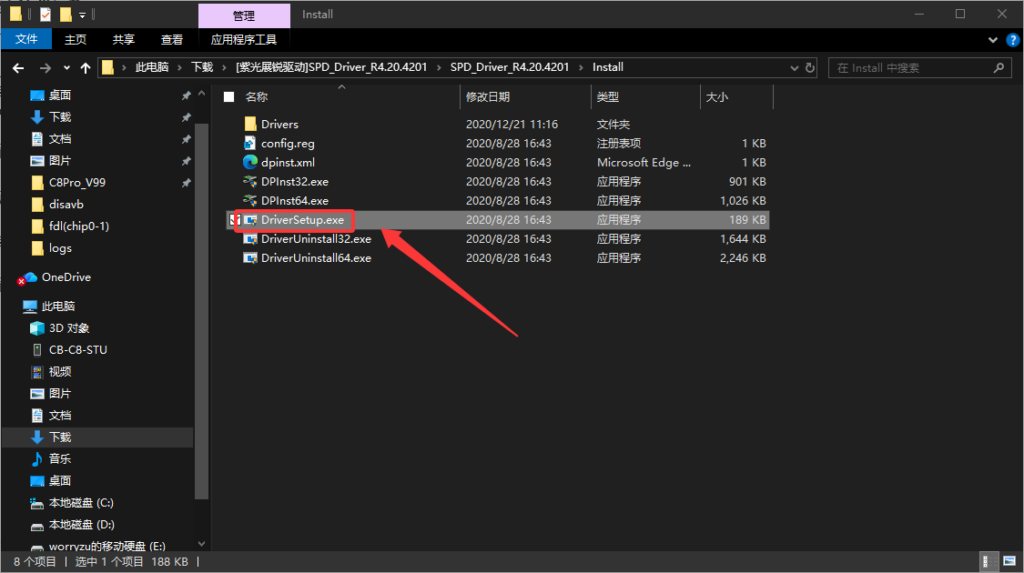

解压 [紫光展锐驱动]SPD_Driver_R4.20.4201.zip（在末尾的附件下载章节获取），打开 Install 文件夹，运行 DriverSetup.exe：

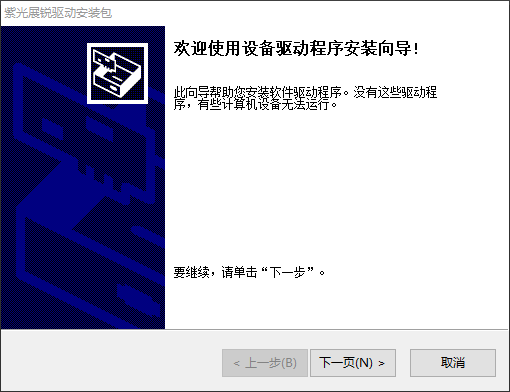

点击下一页：

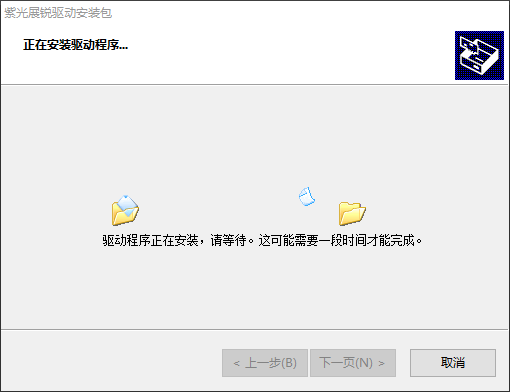

等待安装完成：

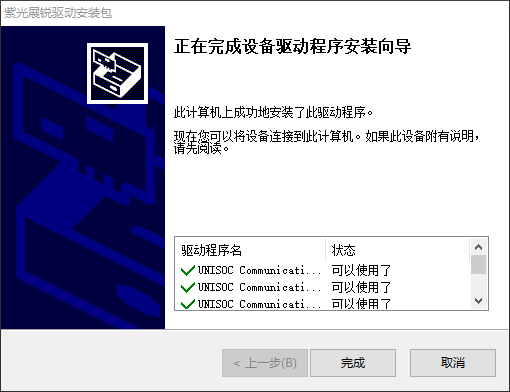

安装完成后点击完成：
提取分区
进入深刷模式
熟悉的人请跳过。

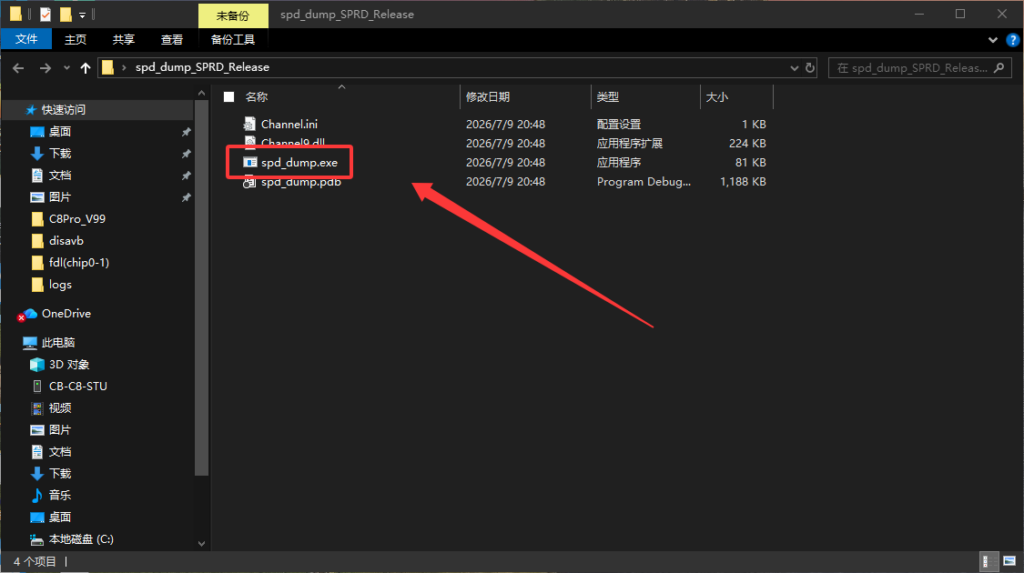

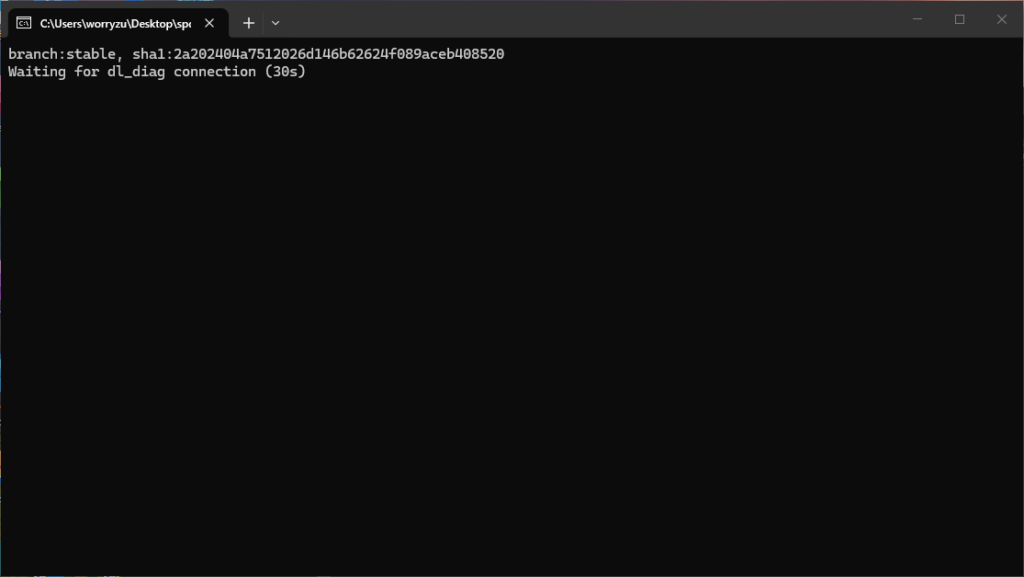

解压spd_dump_SPRD_Release.zip 到一个文件夹（在末尾的附件下载章节获取），运行spd_dump.exe：

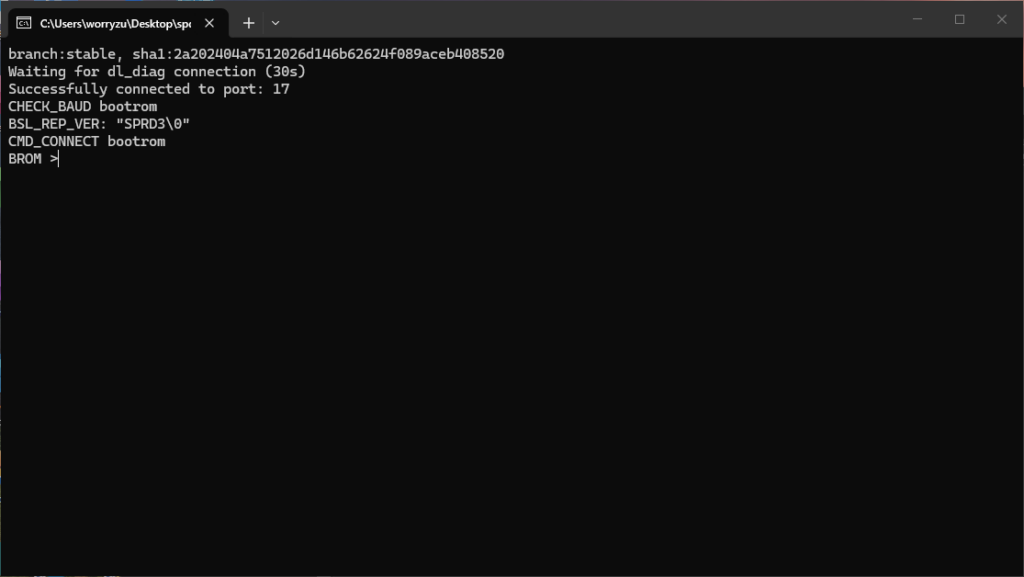

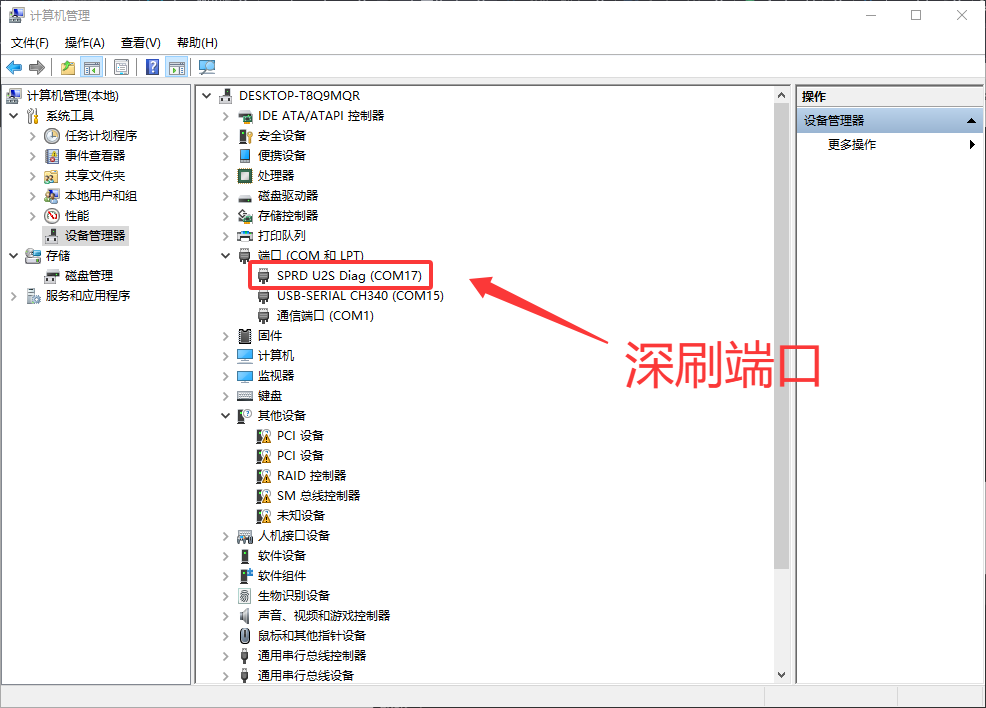

在接下来的 30 秒内，你需要将学生机关机，等待 8 秒后，按住音量-，将数据线插入，电脑提示有设备接入，spd_dump 提示 CMD_CONNECT bootrom 视为成功进入 BootROM 模式：
提取分区
这里我们提取 splloader、trustos、uboot 和 miscdata分区。
修改 splloader 用于绕过底层分区校验（uboot、trustos 和 sml），修改 trustos 用于绕过安卓分区校验（绕过 AVB），修改 uboot 用于解锁 BootLoader。
备份原 uboot 和 miscdata 用于清除 BootLoader 解锁状态，也就是回锁 BootLoader（解锁信息存储于 miscdata）。
自己一定要留好原件！！！单独复制一份到自己放心的地方。
熟悉的人请跳过。
依次输入：
fdl 你下载的fdl1.bin的文件路径 0x5500
fdl 你下载的fdl2.bin的文件路径 0x9efffe00
exec文件路径示例
E:\Team\刷机\紫光\FDL\fdl(chip0-1)\fdl1.bin

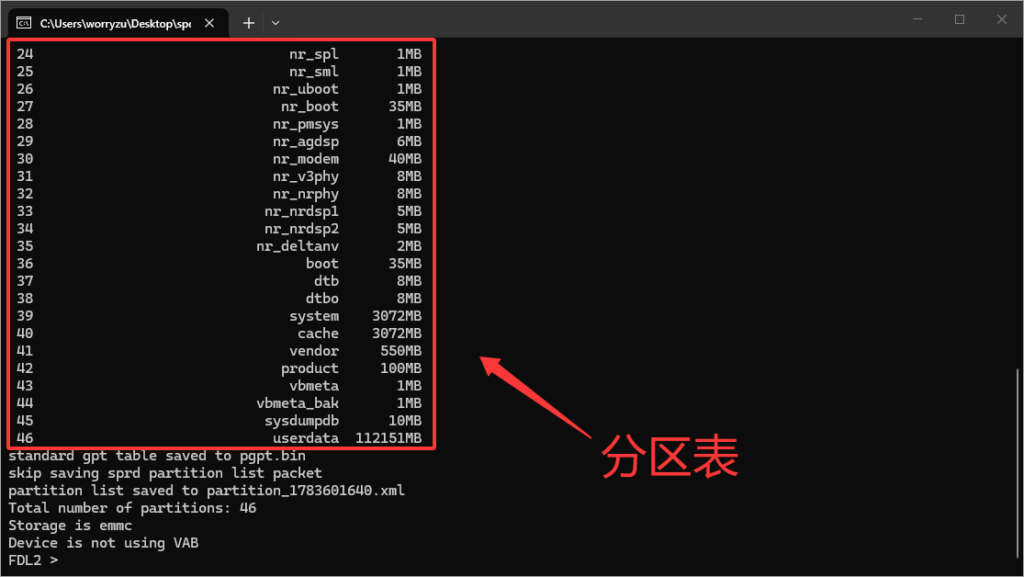

E:\Team\刷机\紫光\FDL\fdl(chip0-1)\fdl2.bin打印分区表视为成功进入 FDL2 模式：
依次输入（r 是 read 的意思，便于理解喵）：
r splloader
r trustos
r uboot
r miscdata

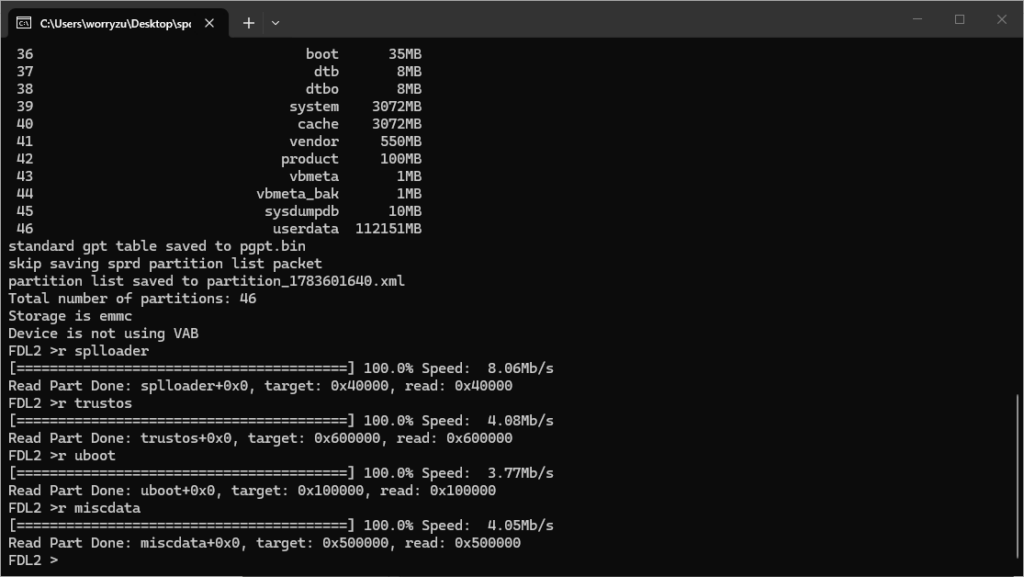

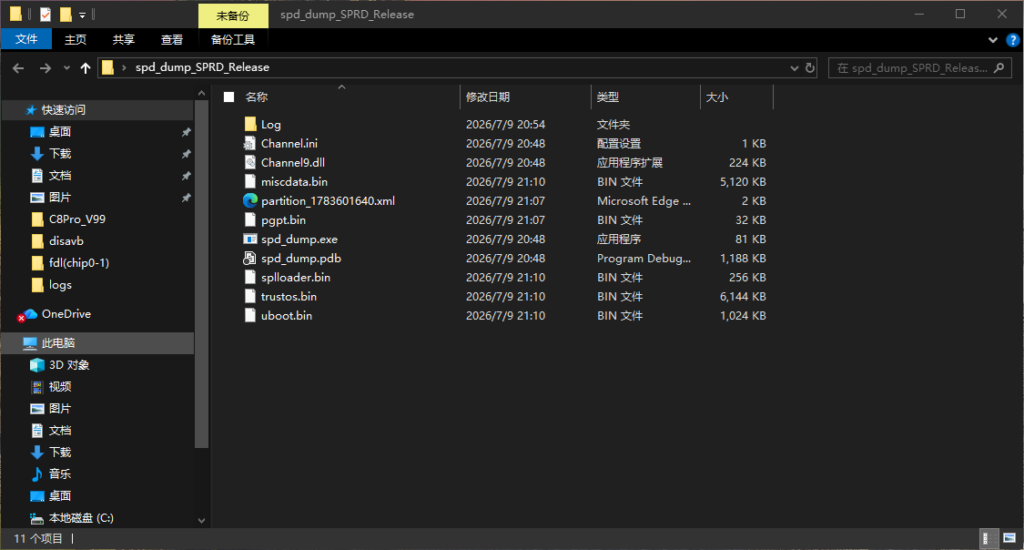

四个进度条全部跑完后，返回文件夹，发现多出了splloader.bin、trustos.bin、uboot.bin 和 miscdata.bin：
自己一定要留好原件！！！单独复制一份到自己放心的地方。
修改 Splloader
修改 splloader 用于绕过底层分区校验（uboot、trustos 和 sml）
熟悉的人请跳过。

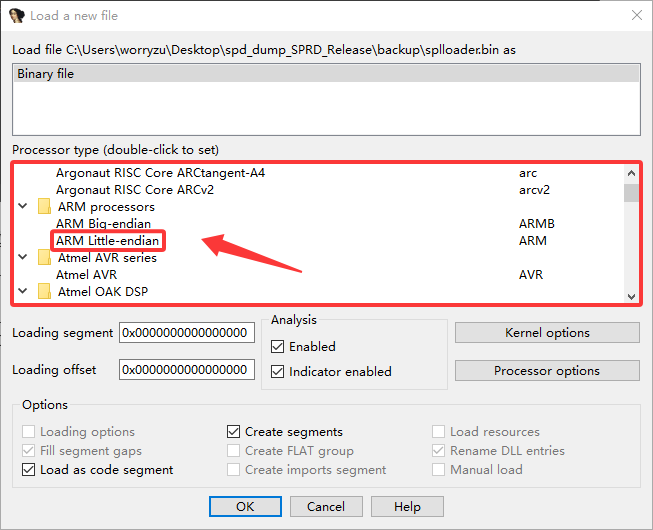

将 splloader.bin 拖入桌面上的 IDA Professional 9.2 快捷方式，弹出 Load a new file 窗口后，在大红框中向上滚动，找到 ARM Little-endian：

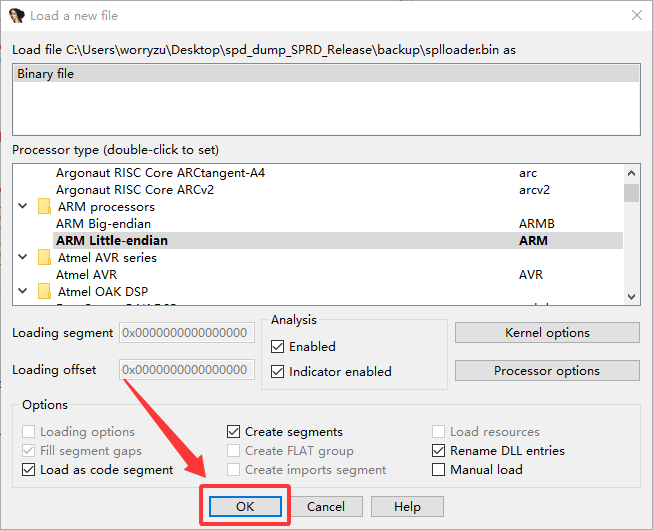

双击 ARM Little-endian，然后点击 OK：

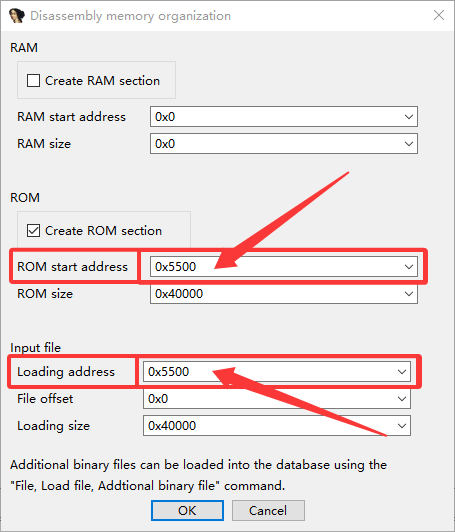

弹出 Disassembly memory organization 窗口后，将 ROM start address 和 Loading address 改为 0x5500，然后点击 OK：
弹出这个窗口点击 Yes：
弹出这个窗口点 OK:

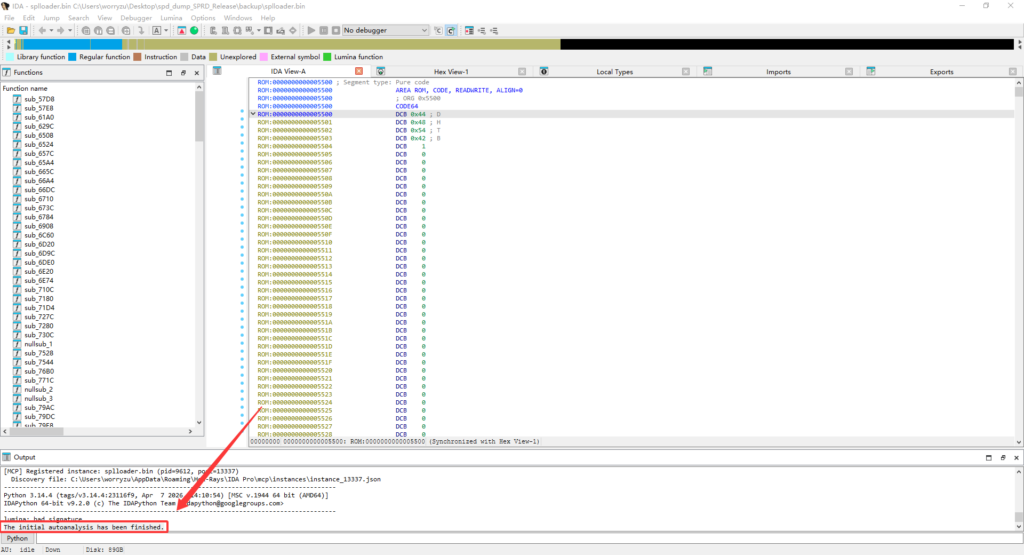

开始加载，当电脑想起提示音，下方的 Output 区域提示 The initial autoanalysis has been finished. 视为加载完成

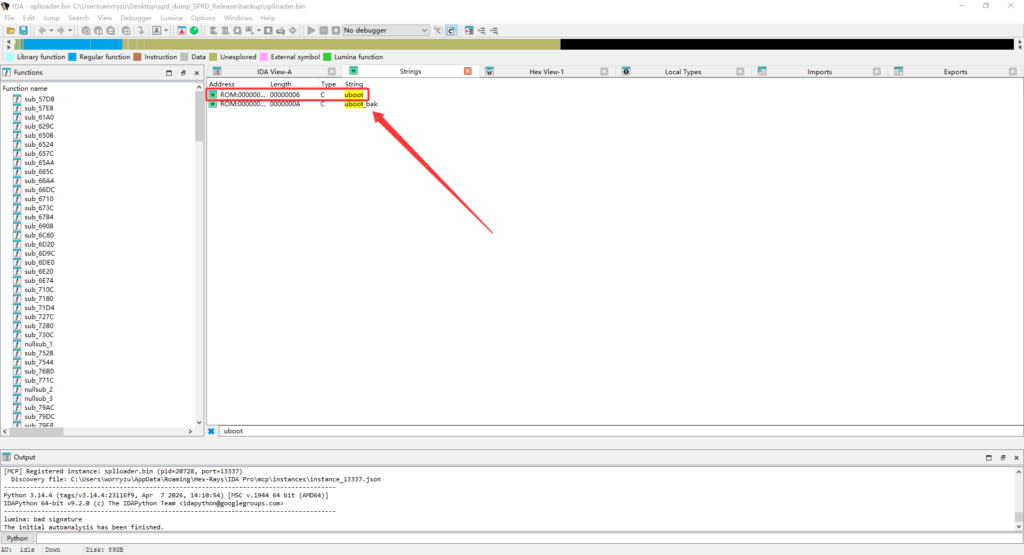

按下 Shift+F12，加载完成弹出字符串窗口后，按下 Ctrl+F ，输入 uboot，搜索完成之后双击红框圈的那一项的黄色区域：

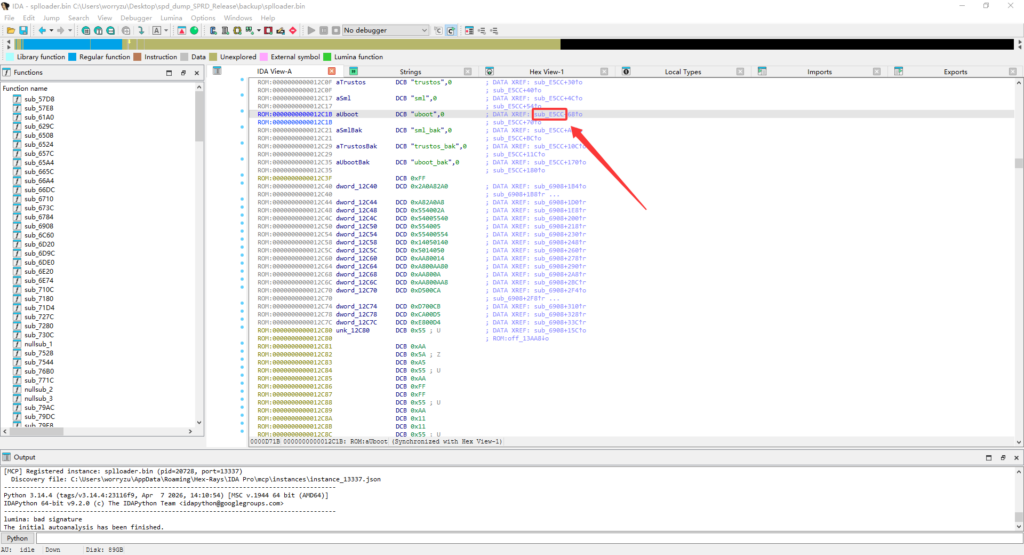

跳转到文本模式的汇编代码窗口后，双击红框圈出的区域：

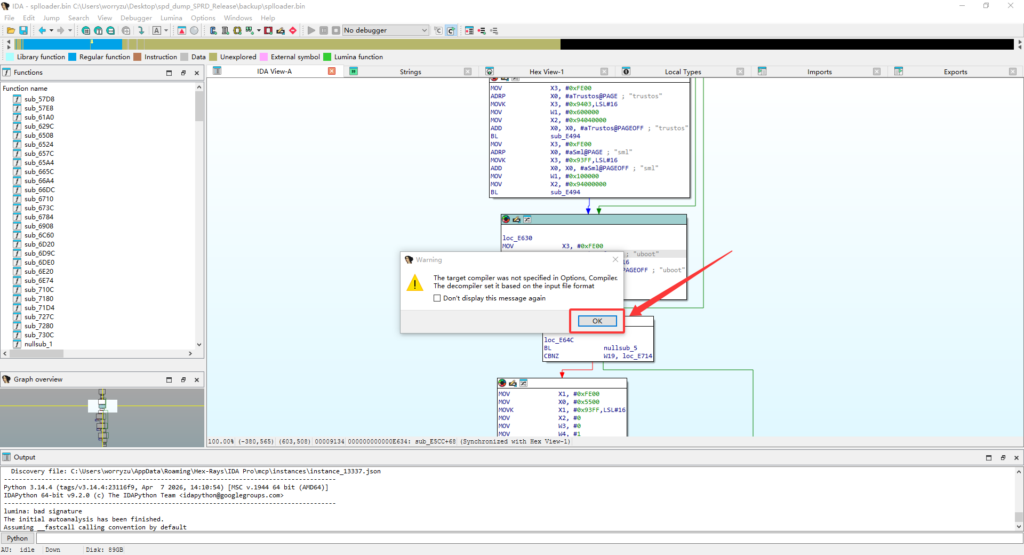

跳转到图形模式的汇编代码窗口后，按下 F5，弹出警告点击 OK：

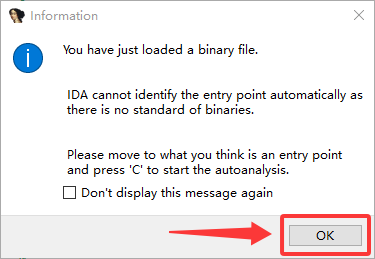

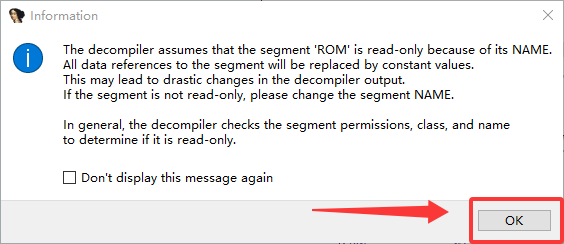

弹出信息点击 OK：

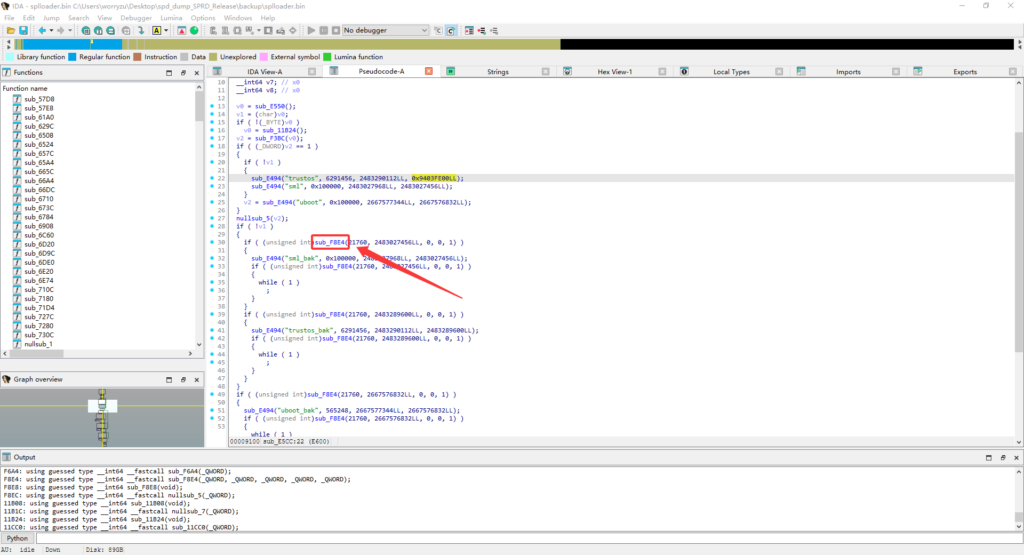

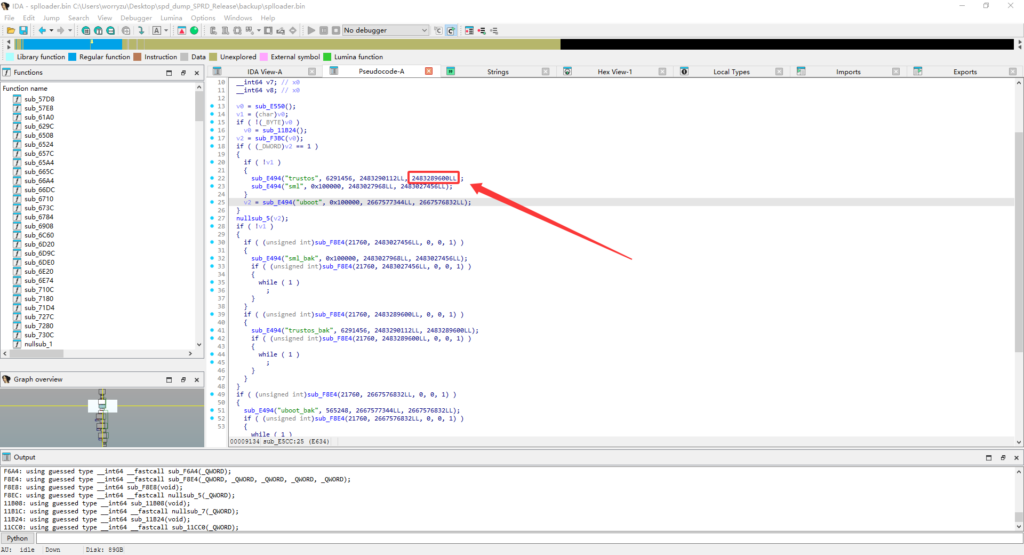

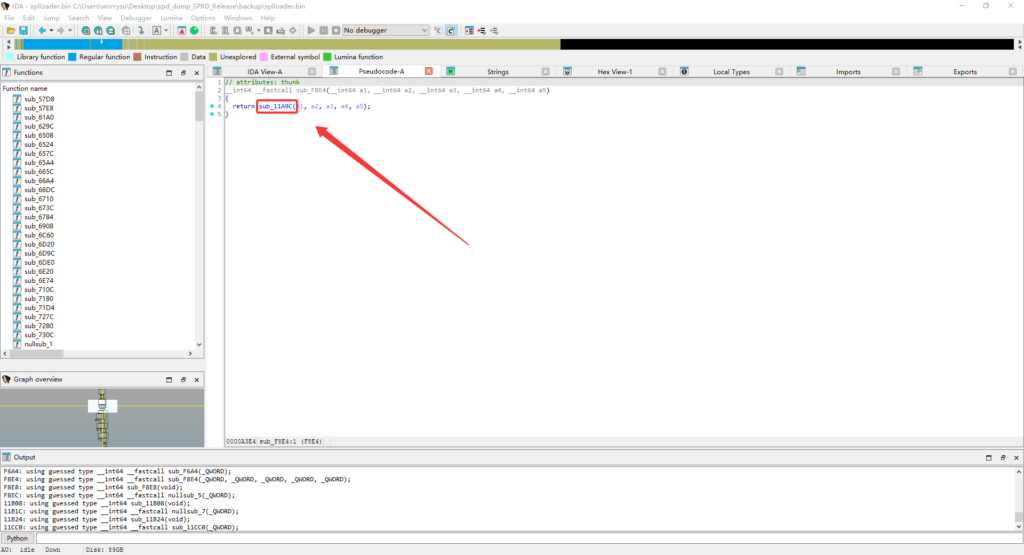

转成伪代码后，单击红框圈出的区域，然后按下键盘上的 H 键：
转成 16 进制后复制（不要后面的LL，留好了）：

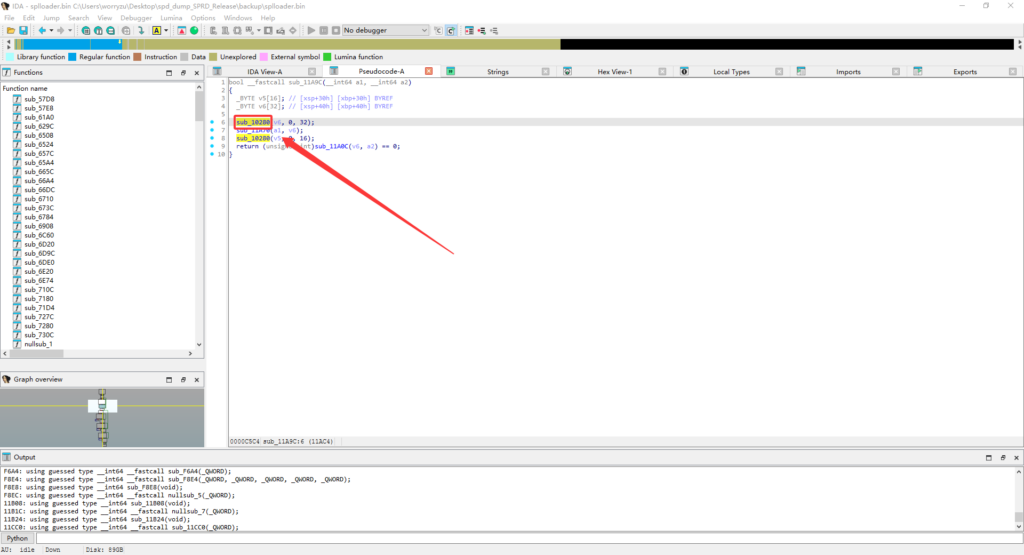

复制后双击红框圈出的区域：
双击红框圈出的区域：
单击红框圈出的区域，按下 Tab 键：

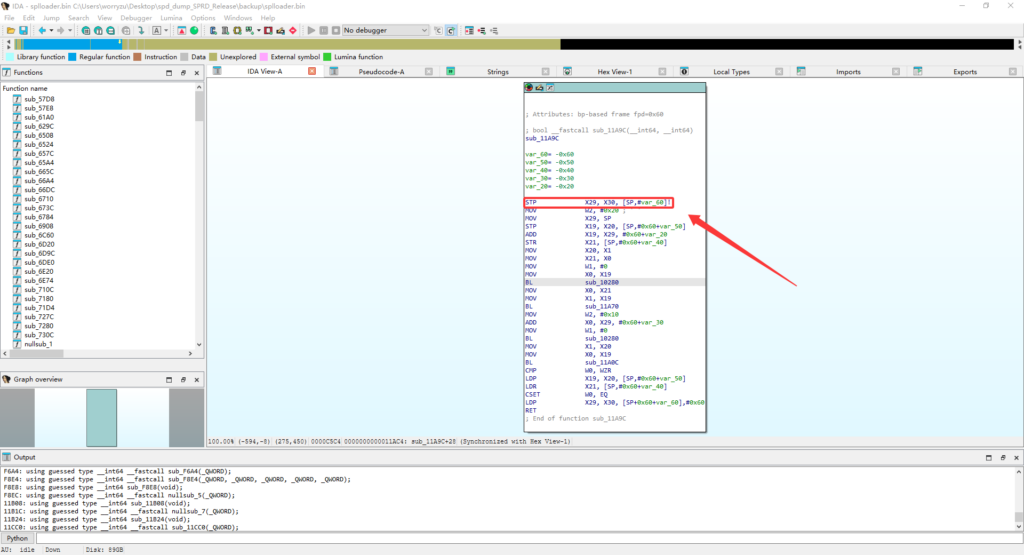

跳转到图形模式的汇编代码窗口后，单击红框圈出的那一行，按下 Ctrl+Alt+K：

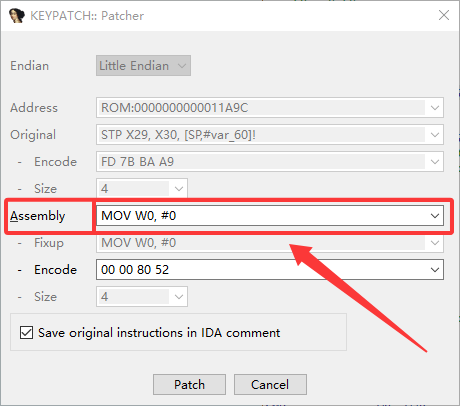

把 Assembly 原有内容替换为 MOV W0, #0，让它强制返回 0，即验证成功：

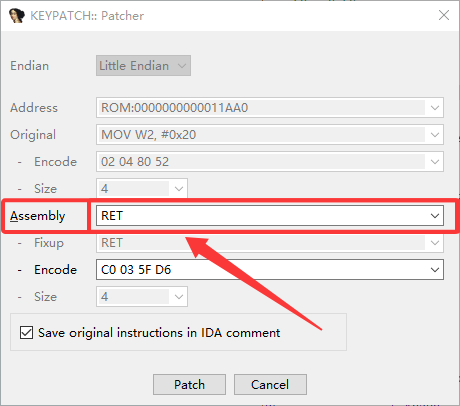

按下回车，Patch 下一行，这里把 Assembly 原有内容替换为 RET：

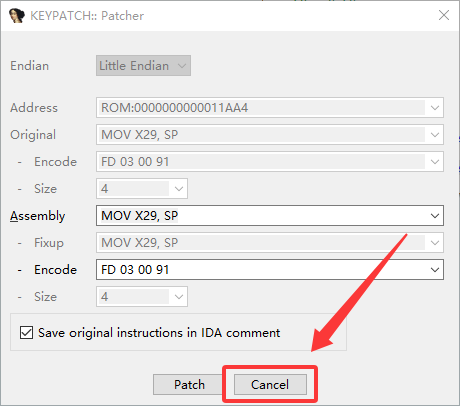

再次按下回车，这次不替换，点击下面的 Cancel：

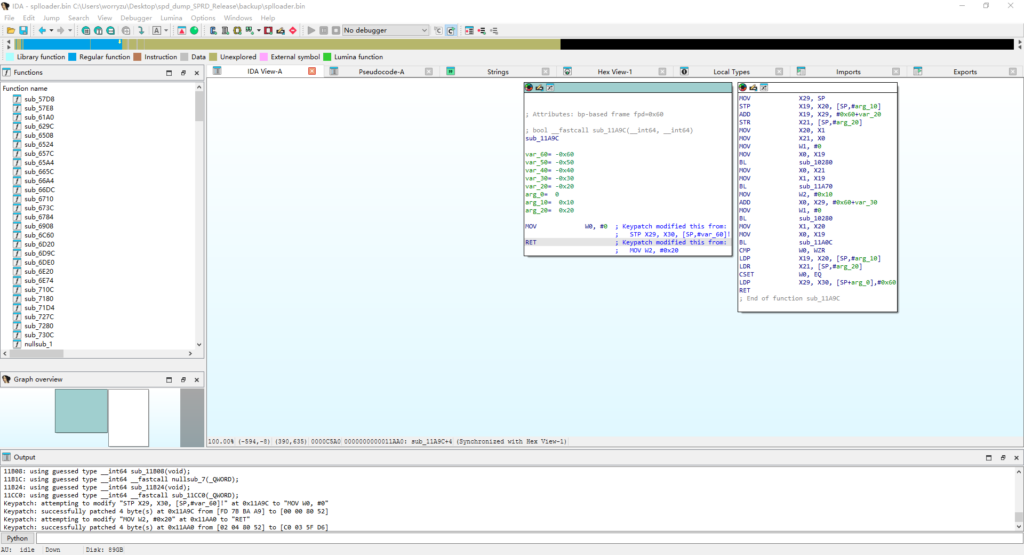

这样就是修改成功了（Keypatch modified this from: 证明你这里被 Keypatch 修补过，后面紧跟的是原来的指令）：
最后保存修改到新文件，点击左上角的的 Edit：

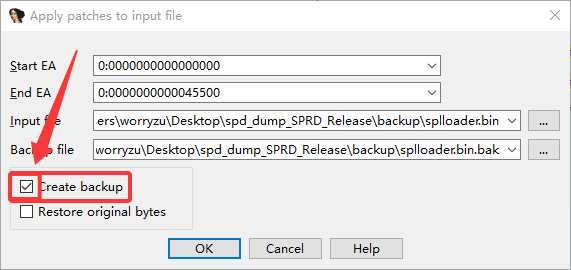

然后点击 Patch program，点击 Apply patches to input file…，弹出 Apply patches to input file 窗口，勾选上 Create backup：
最后点击 OK，修改输入到了 splloader.bin，splloader.bin.bak 是原文件。
为了方便区分，我建议你把修改过的 splloader.bin 重命名为 splloader_disverify.bin。

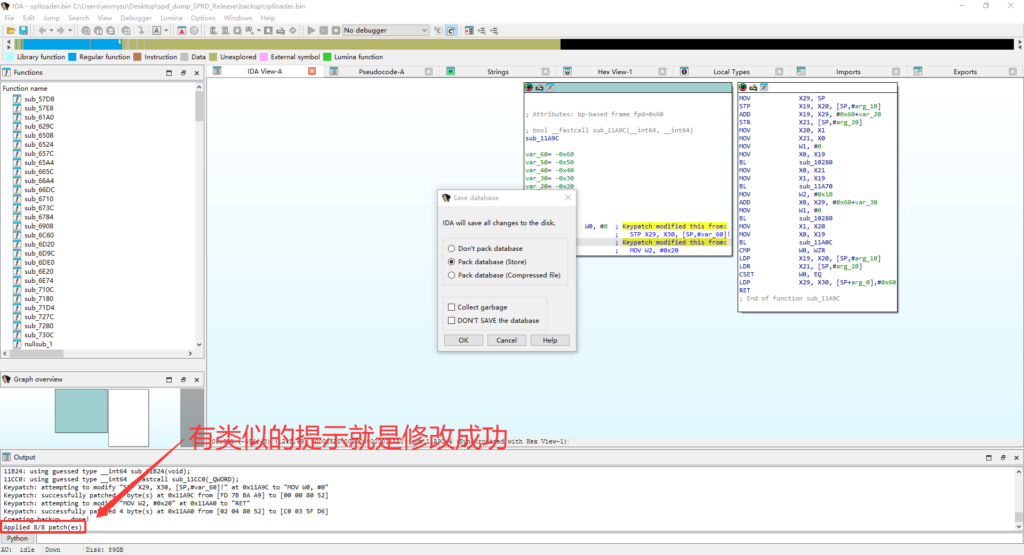

关闭 IDA Pro，弹出 Save database 窗口，如果你想保留你的工程文件，方便下次看改了哪里，那就点击 OK，如果你不想留着，那就勾选 DONT SAVE the database，点击 OK：
至此，splloader 修改完毕。
修改 TrustOS
修改 trustos 用于绕过安卓分区校验（绕过 AVB）
将 trustos.bin 拖入桌面上的 IDA Professional 9.2 快捷方式，弹出 Load a new file 窗口后，滚动找到 ARM Little-endian，双击 Little-endian 后点击 OK。

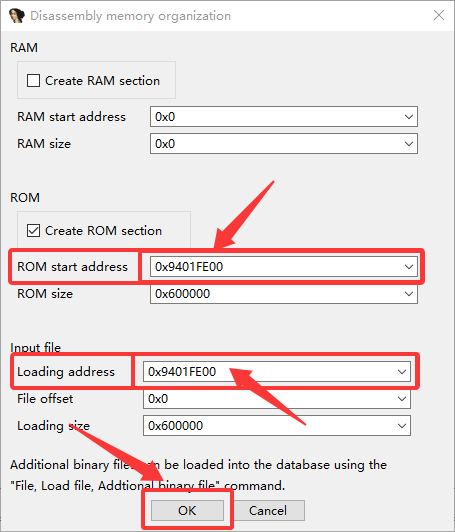

弹出 Disassembly memory organization 窗口后，将 ROM start address 和 Loading address 改为我们刚刚复制到 16 进制数字，然后点击 OK：
SMC case 0x20 部分

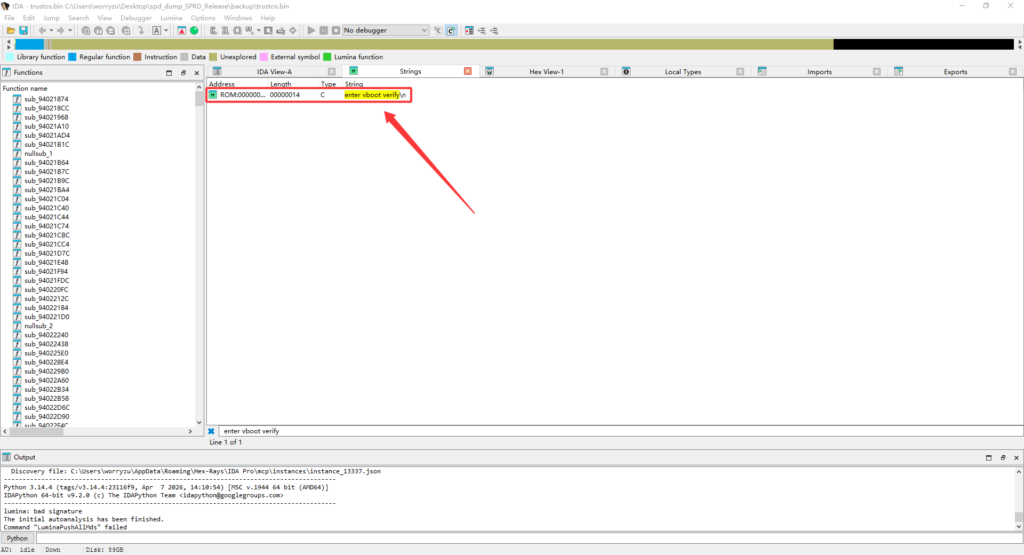

弹出的窗口和刚刚一样，确认后按下 Shift+F12，加载完成弹出字符串窗口后，按下 Ctrl+F ，输入 enter vboot verify，搜索完成之后双击红框圈出的那一项的黄色区域：

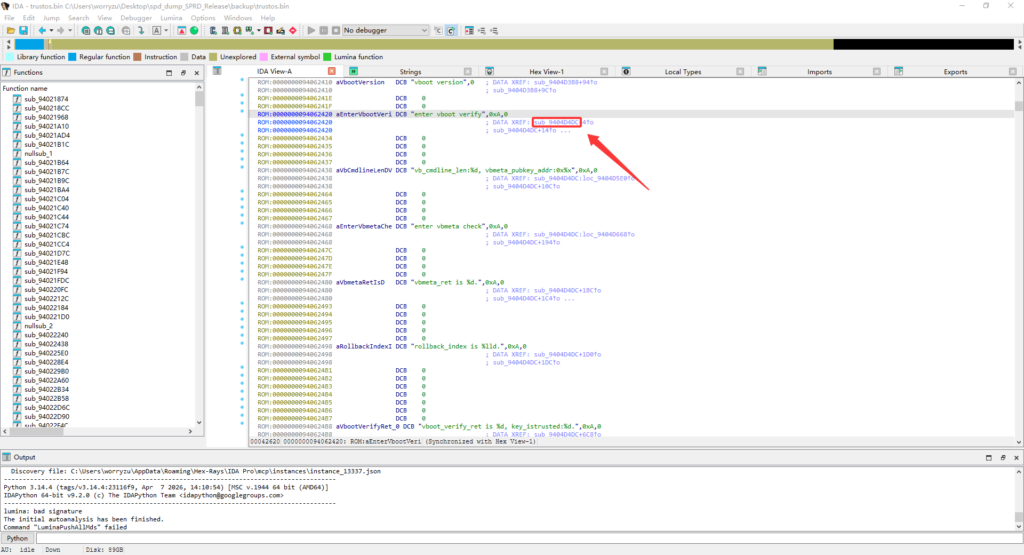

跳转到文本模式的汇编代码窗口后，双击红框圈出的区域：

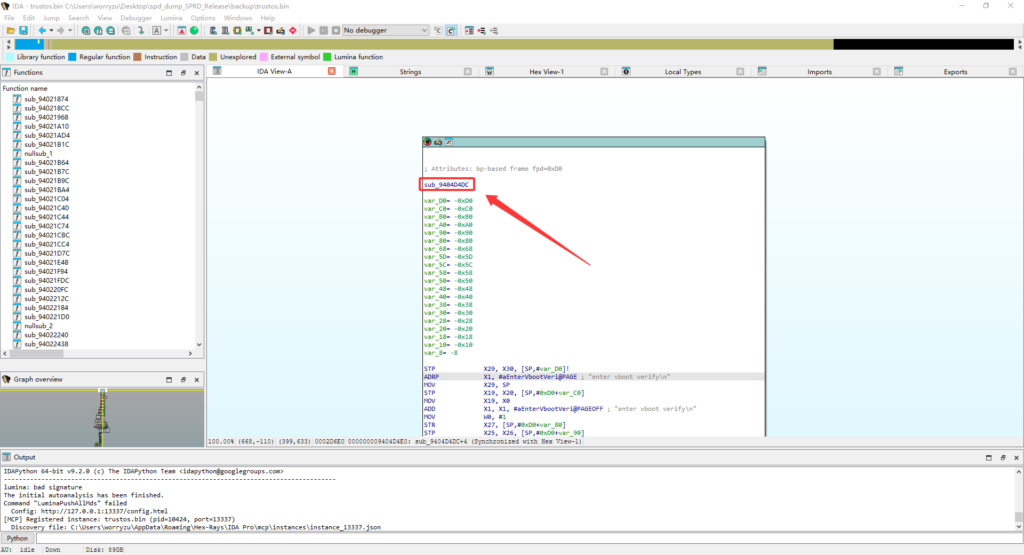

跳转到图形模式的汇编代码窗口后，往上翻，单击红框圈出的区域：

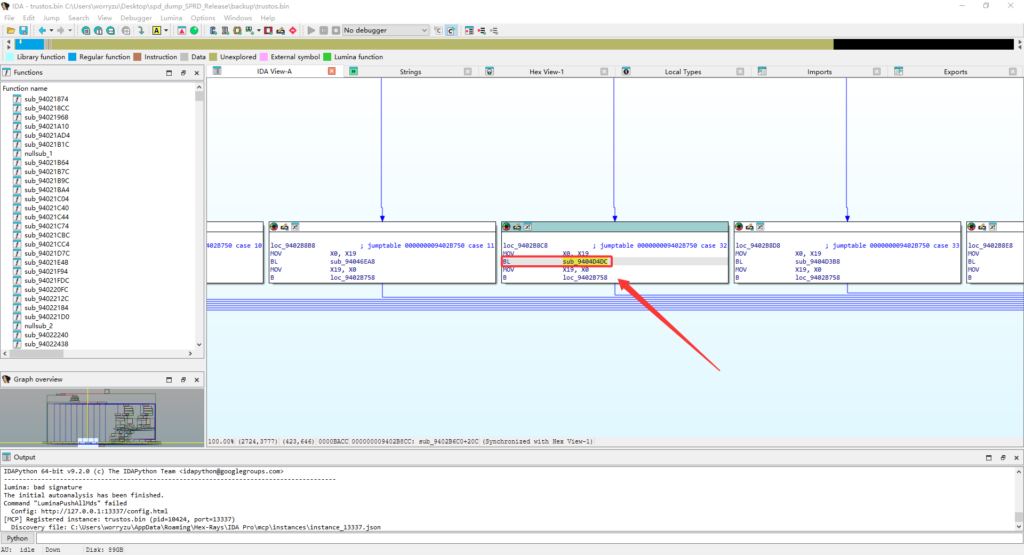

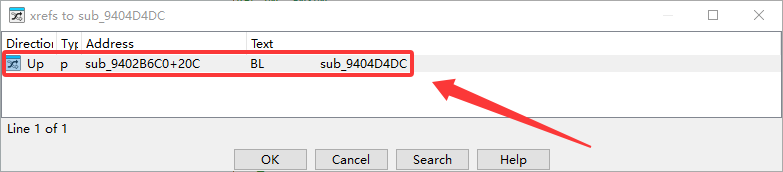

按下 Ctrl+X，弹出 Jump to xref 窗口，这里有一个唯一的调用，双击红框圈出的区域：
单击红框圈出的那一行，按下 Ctrl+Alt+K：

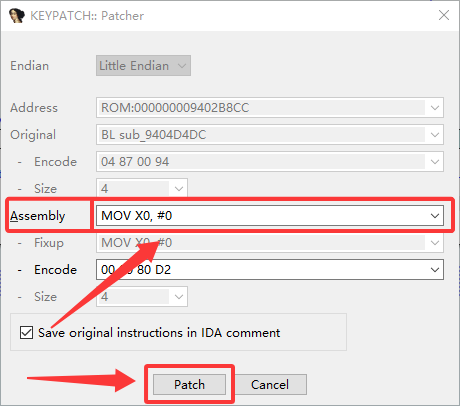

把 Assembly 原有内容替换为 MOV X0, #0，让它强制返回 0，不再调用：

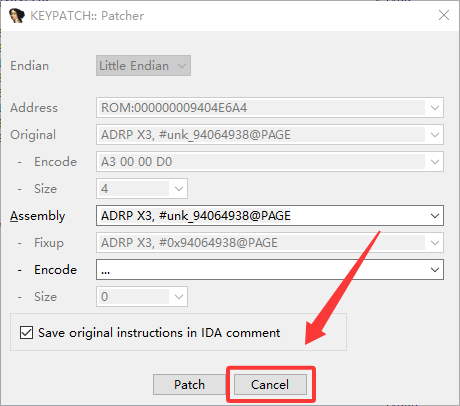

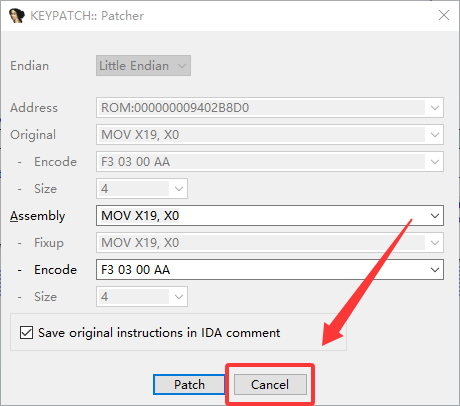

点击 Patch，弹出下一行的 Patch 窗口，这次不替换，点击下面的 Cancel：

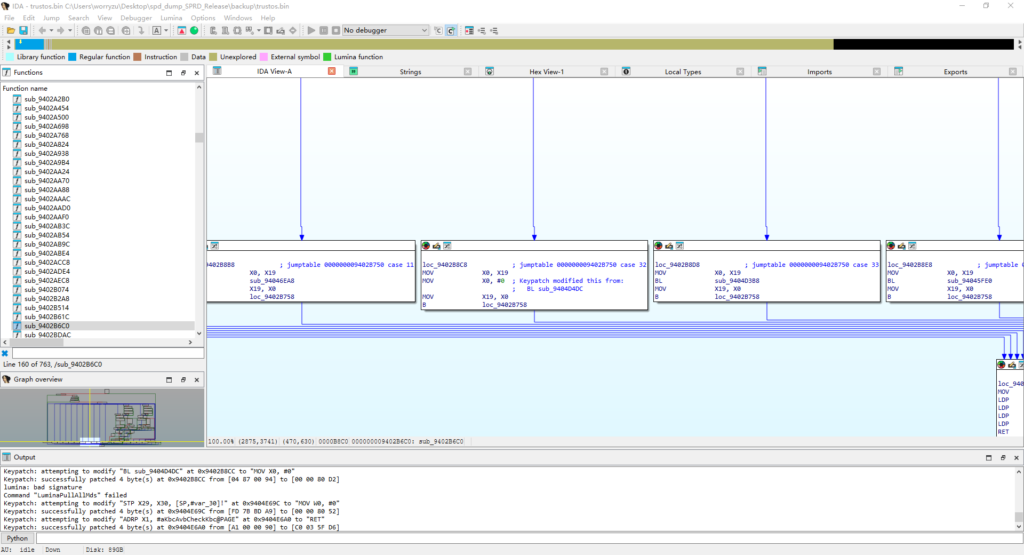

这样就是修改成功了：
KBC AVB 部分

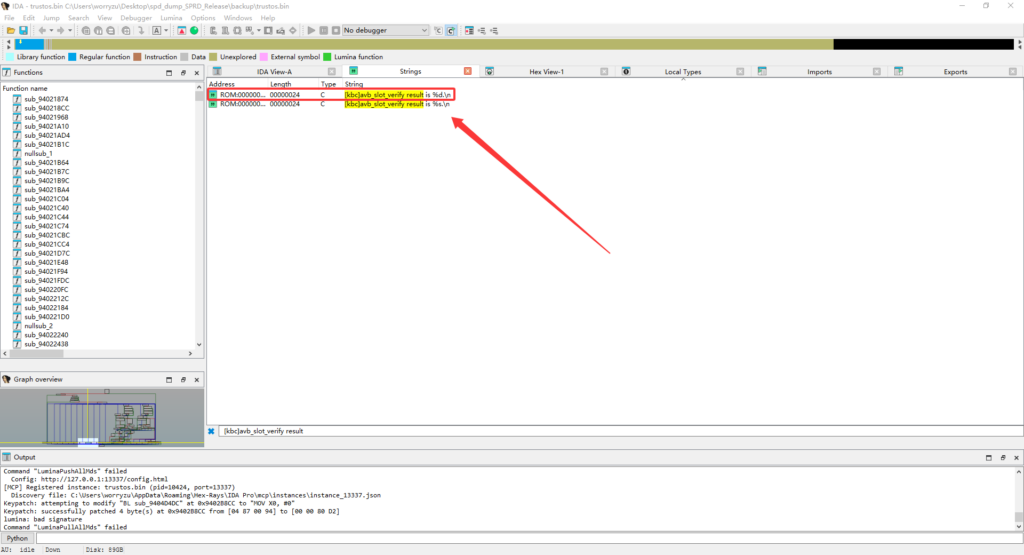

再次按下 Shift+F12，加载完成弹出字符串窗口后，按下 Ctrl+F ，输入 [kbc]avb_slot_verify result，搜索完成之后双击红框圈出的那一项的黄色区域：

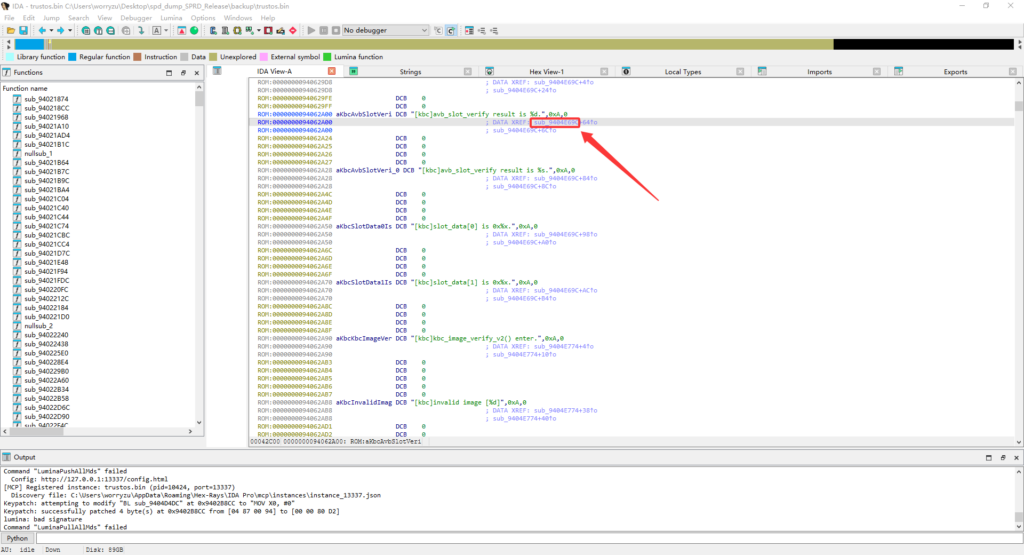

跳转到文本模式的汇编代码窗口后，双击红框圈出的区域：

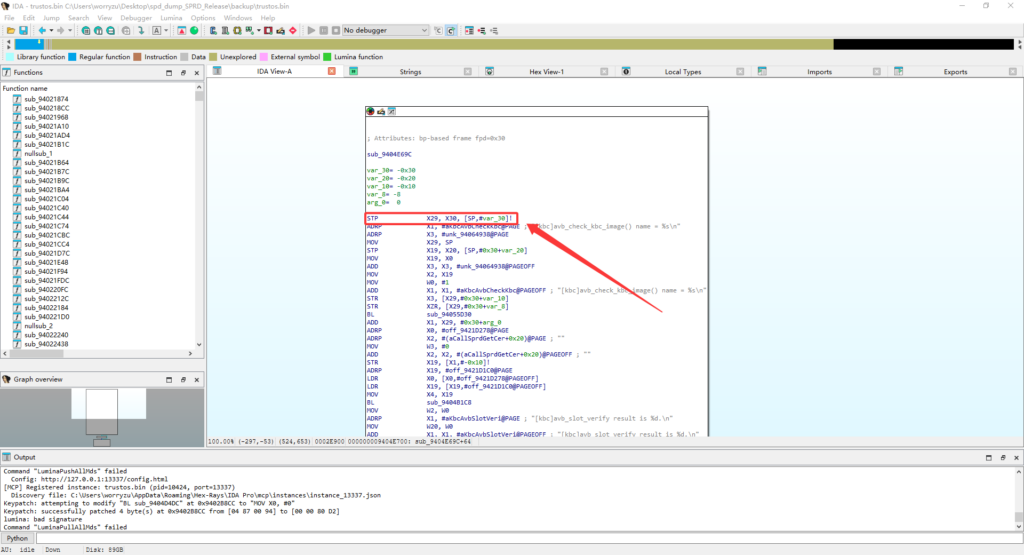

跳转到图形模式的汇编代码窗口后，往上翻，单击红框圈出的那一行，按下 Ctrl+Alt+K：

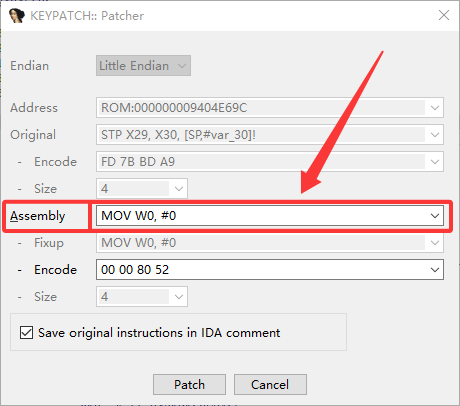

把 Assembly 原有内容替换为 MOV W0, #0，让它强制返回 0：

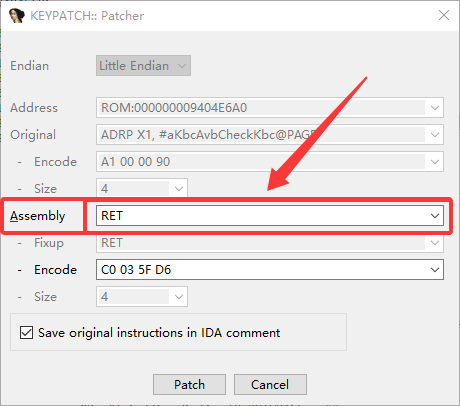

按下回车，Patch 下一行，这里把 Assembly 原有内容替换为 RET：
再次按下回车，这次不替换，点击下面的 Cancel：

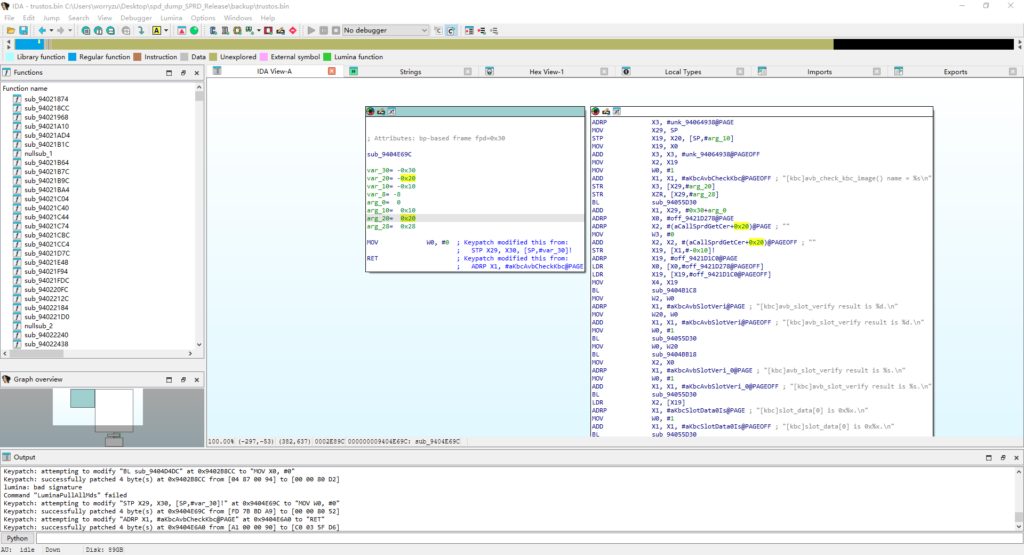

这样就是修改成功了：
最后保存修改到新文件。为了方便区分，我建议你把修改过的 trustos.bin 重命名为 trustos_bypavb.bin。
关闭 IDA Pro。
至此，trustos 修改完毕。
修改 U-Boot
修改 uboot 用于解锁 BootLoader。
熟悉的人请跳过。
将 trustos.bin 拖入桌面上的 IDA Professional 9.2 快捷方式，弹出 Load a new file 窗口后，滚动找到 ARM Little-endian，双击 Little-endian 后点击 OK。

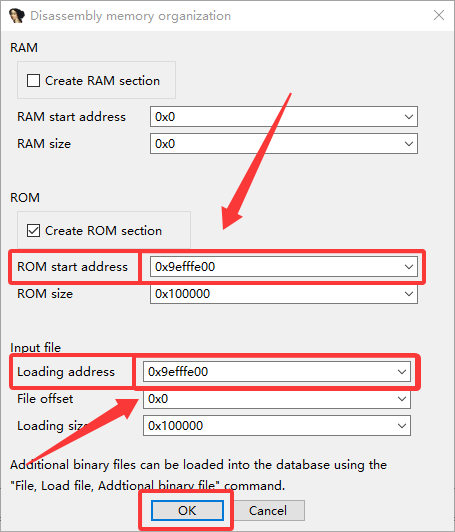

弹出 Disassembly memory organization 窗口后，将 ROM start address 和 Loading address 改为 0x9efffe00，然后点击 OK：

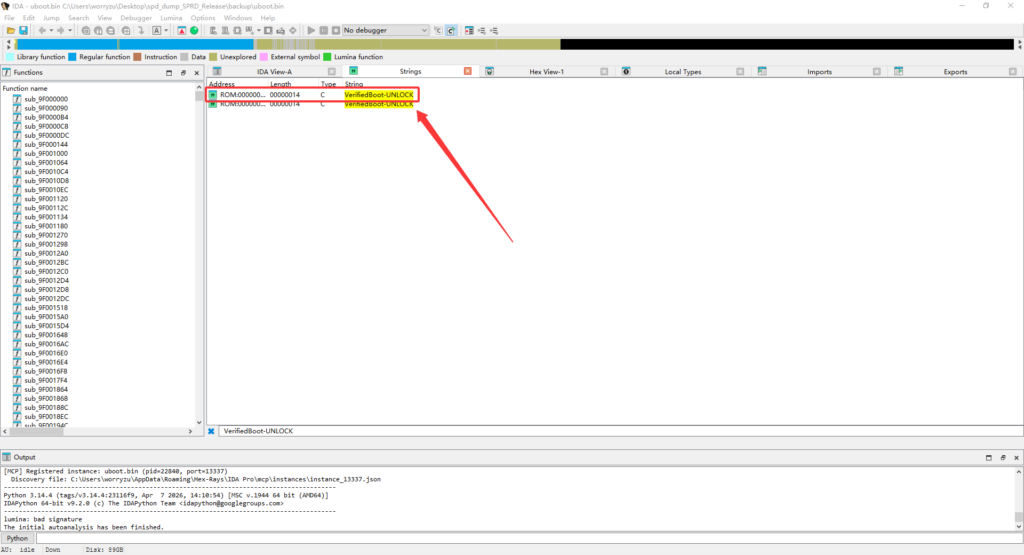

弹出的窗口和刚刚一样，确认后按下 Shift+F12，加载完成弹出字符串窗口后，按下 Ctrl+F ，输入 VerifiedBoot-UNLOCK

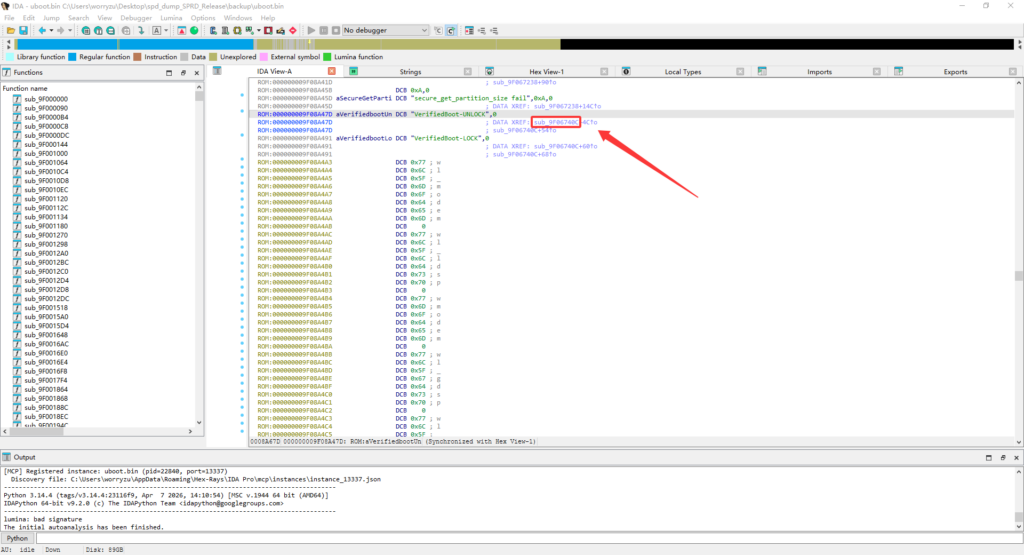

跳转到文本模式的汇编代码窗口后，双击红框圈出的区域：

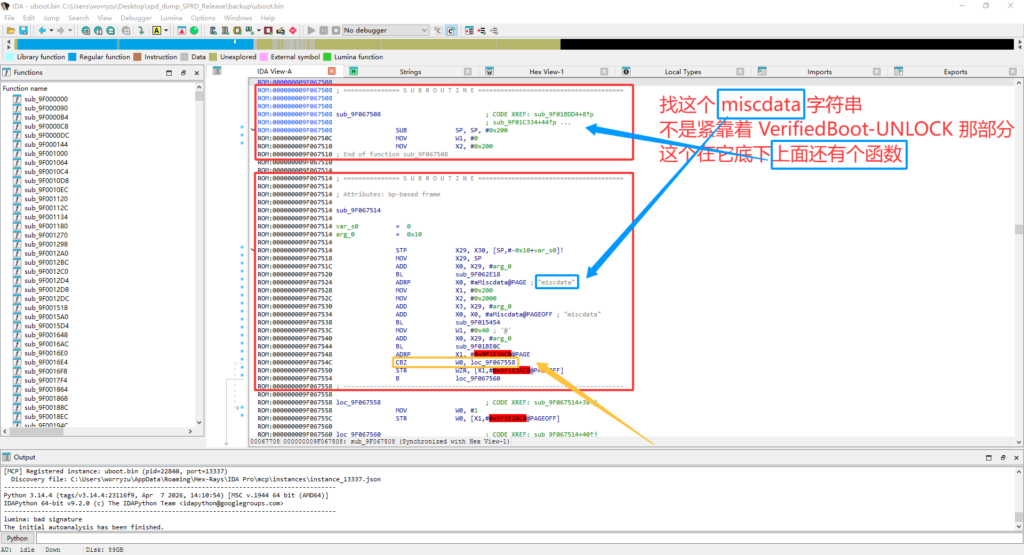

然后就会跳转到图形模式的汇编代码窗口，按下空格，往下翻，单击黄框圈出那一行，按下 Ctrl+Alt+K：

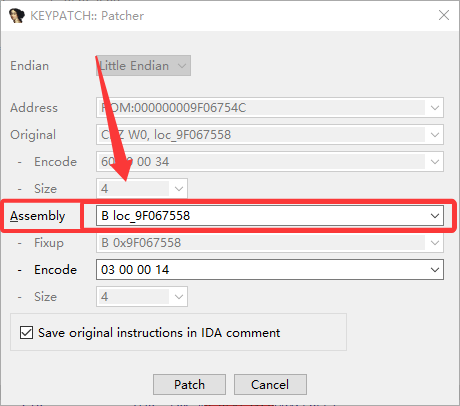

把 Assembly 原有内容中的 CBZ W0, 替换为 B，让它永远都走成功分支：

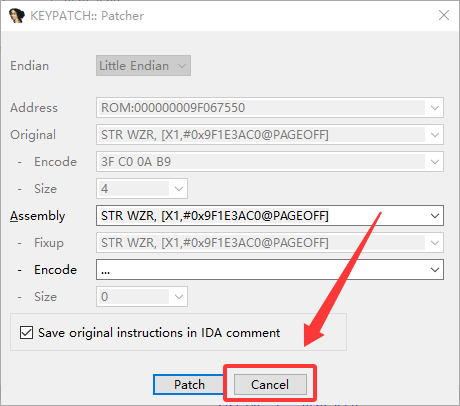

点击 Patch，弹出下一行的 Patch 窗口，这次不替换，点击下面的 Cancel：

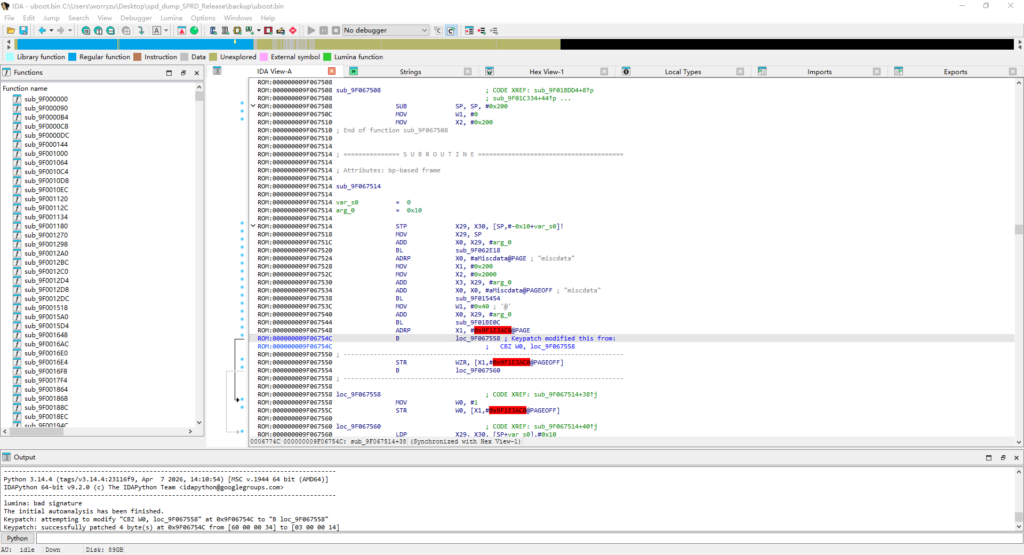

这样就是修改成功了：
最后保存修改到新文件。为了方便区分，我建议你把修改过的 uboot.bin 重命名为 uboot_unlock.bin。
关闭 IDA Pro。
至此，uboot 修改完毕。
刷入修改过的分区镜像

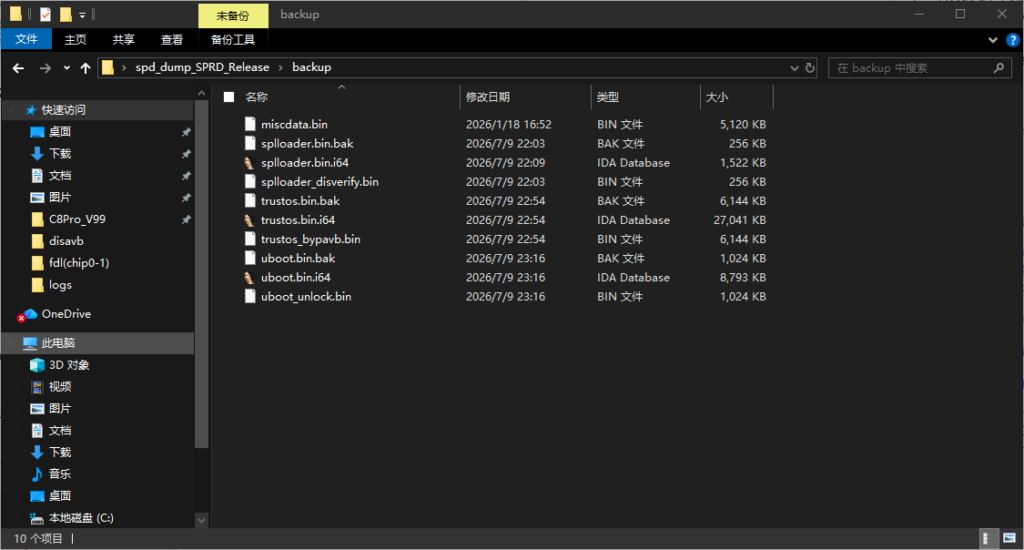

这是我文件夹目前的状态，splloader_disverify.bin、trustos_bypavb.bin 和 uboot_unlock.bin 是我修改过的。
我没猜错的话，你的学习机应该还在 FDL2 模式吧？如果你自己重启了的话就要重新按照之前章节说的进入 FDL2 模式哦。

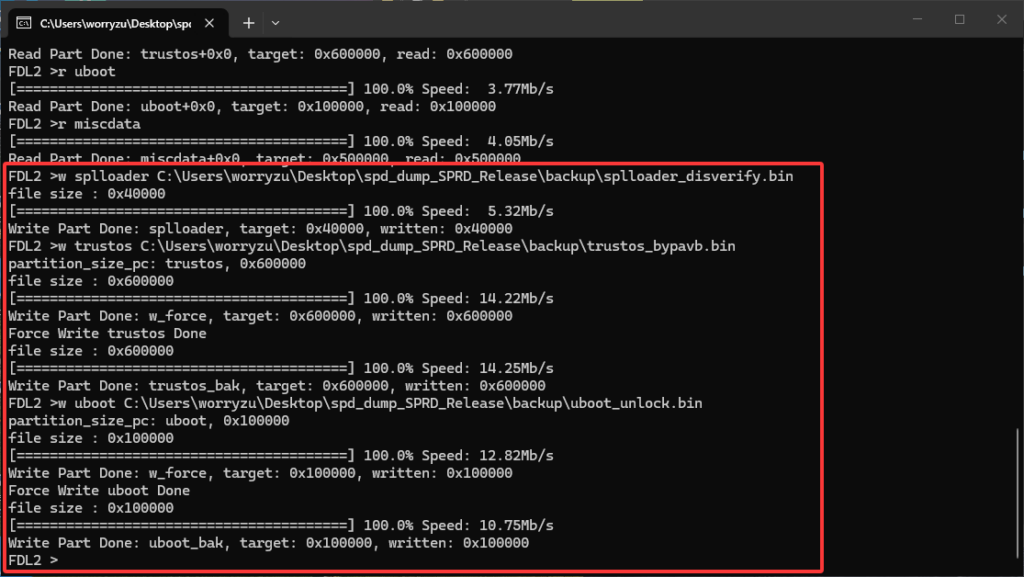

依次输入：
w splloader 你修改的splloader分区镜像路径
w trustos 你修改的trustos分区镜像路径
w uboot 你修改的uboot分区镜像路径镜像路径示例
C:\Users\worryzu\Desktop\spd_dump_SPRD_Release\backup\splloader_disverify.bin
C:\Users\worryzu\Desktop\spd_dump_SPRD_Release\backup\trustos_bypavb.bin
C:\Users\worryzu\Desktop\spd_dump_SPRD_Release\backup\uboot_unlock.bin
五个进度条全部跑完后（trustos 和 uboot 分区紫光因为安全考虑设计的是必须是双重写入，所以一共是五个进度条）就输入命令重启吧！
reset

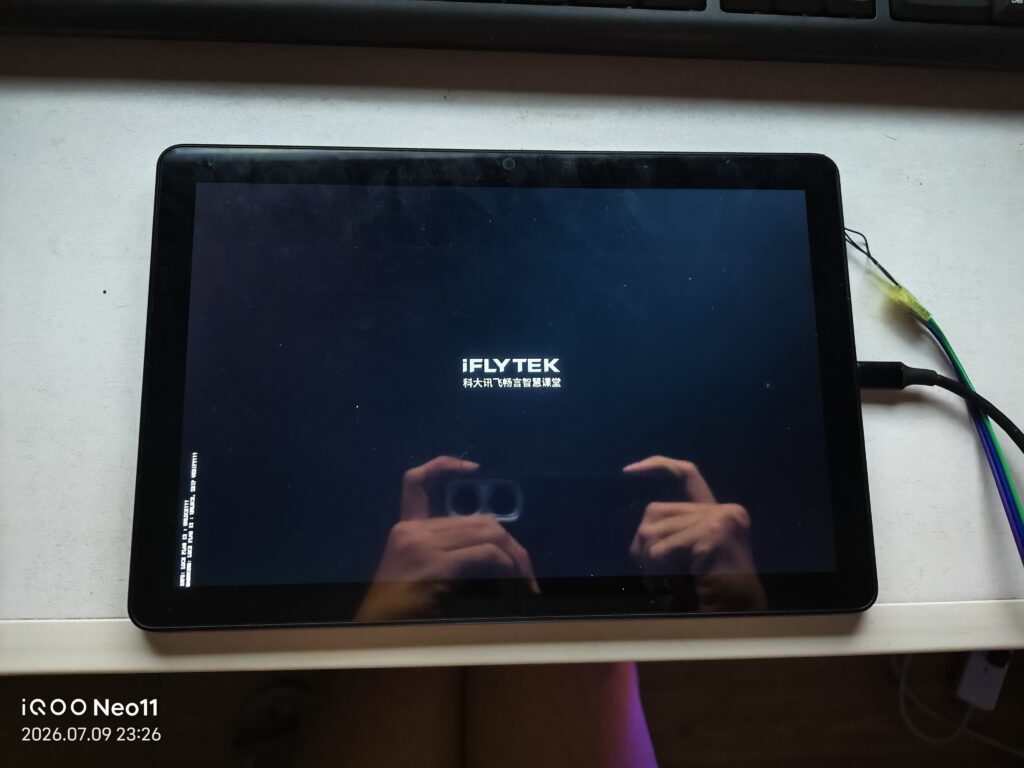

不出意外，你的平板左上角（竖着看是启动时候的屏幕方向）已经出现解锁提示啦！这代表你的 BootLoader 已经解锁，至少证明 uboot 和 splloader 改的没问题，至于 trustos 改的怎么样就需要你自己去试喽~
如何清除 BootLoader 解锁状态（回锁 BootLoader）
很简单，进入 FDL2 模式，把你备份的原 uboot 和 miscdata 刷回去即可。
如何让你的学生机回归安全状态
回锁 BootLoader 后把你备份的原 splloader 和 trustos 刷回去即可。
机器死了怎么救
小白改起来当然会有一点点问题，但是这一点小问题足以导致机器死掉（砖了），这时候，我们长按音量-和电源键 15 秒，然后立即插入数据线，这个长按 15 秒强制重启是不经过系统的，一定能成功。但请注意，插慢了设备标识符请求失败，插快了 U2S 就是残废。但是也没什么大不了的，重新来一遍就好了嘛……
附件下载
IDA Professional 9.0 (密码：QQ565887).exe：https://pan.linearteam.top/d/%E8%BD%AF%E4%BB%B6/%E5%B7%A5%E5%85%B7/IDA%20Professional%209.0%20(%E5%AF%86%E7%A0%81%EF%BC%9AQQ565887).exe?sign=q1Ppxxz8qhHODAfb4jriSFNvbTSy2IAjIE7esHBC6kg=:0
[紫光展锐驱动]SPD_Driver_R4.20.4201.zip：https://pan.linearteam.top/d/%E8%BD%AF%E4%BB%B6/%E5%B7%A5%E5%85%B7/%5B%E7%B4%AB%E5%85%89%E5%B1%95%E9%94%90%E9%A9%B1%E5%8A%A8%5DSPD_Driver_R4.20.4201.zip?sign=9RpiobJfKPrNYkGSwBrMb7Z_LuxNfS0R8JjYdeQJpyU=:0
spd_dump_SPRD_Release.zip：https://pan.linearteam.top/d/%E8%BD%AF%E4%BB%B6/%E5%B7%A5%E5%85%B7/spd_dump_SPRD_Release.zip?sign=06Gf951bCtu-psg42IqLUM8mZxcLWw0kKyp_6WnkL9s=:0
ud710-fdl(chip0-1).zip：https://pan.linearteam.top/d/%E5%88%B7%E6%9C%BA%E5%8C%85%26%E9%95%9C%E5%83%8F/iFLYTEK/UD710-FDL(Chip0-1)/ud710-fdl(chip0-1).zip?sign=i8DygTre_UTMaKO1A-bOSw8N6hWYr_Zy3W8guUIVi08=:0
如果上面的 fdl1.bin 无法进入 FDL1 模式，请使用这个压缩包的 ud710_2c11-fdl1.bin 进入：
ud710-fdl(chip2).zip：https://pan.linearteam.top/d/%E5%88%B7%E6%9C%BA%E5%8C%85%26%E9%95%9C%E5%83%8F/iFLYTEK/UD710-FDL(Chip2)/ud710-fdl(chip2).zip?sign=pSir8OIrKg98_pCMUNC76pLGCmmbNunSHzuKmfEdY-k=:0
小彩蛋！
我修改过的C8Pro分区镜像：https://pan.baidu.com/s/11BRfDWIiJtD5GBw6mAO5TA?pwd=6hxq
